Мобильные поверочные установки (УПМ)
Мобильные поверочные установки (УПМ) предназначены для измерений, воспроизведения, хранения и передачи единиц массы и (или) объёма жидкости при применении установок в качестве эталонов единиц массы и/или объёма жидкости при поверке систем, установок и измерительных комплексов, систем и установок налива, счётчиков жидкости, раздаточных колонок и других средств измерений объёма и массы жидкости, а также для измерений массы и (или) объёма, средних значений температуры, плотности и вязкости жидкостей в зависимости от модификации установки при их применении в качестве средств измерений.
ШИРОКАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ
- Резервуарные парки
- Дозирующие установки и емкости
- Устройства слива-налива
- Топливораздаточные колонки
- Автотранспорт перевозящий нефтепродукты, другие жидкости
Преимущества установок:
Широкий диапазон производительности установки:
Номинальная вместимость мерника - от 10 до 5000 литров, в зависимости от решаемых задач.
Наличие устройства сбора и обработки информации с выводом всех требуемых параметров на смартфон, планшет или ПК через беспроводное соединение (Bluetooth).
Различные варианты исполнения установки, под потребности заказчика:
Установка может быть изготовлена как с весами, так и без них, в стационарном или мобильном исполнении.
Возможно изготовление установок с уникальными техническими характеристиками:
НСП установки при измерении массы жидкости весовым устройством в объемном эквиваленте номинальной вместимости мерника, %, не более ± 0,025.
НСП весового устройства на пределе взвешивания в эквиваленте номинальной вместимости мерника, %, не более ± 0,02.
Данные характеристики позволяют получать более точные данные измерений, а также позволяют поверять мерник на собственных весах.
Технические характеристики для самых точных измерений
В установке используются современные решения отображения измерительной информации на смартфоне, планшете либо ПК, связь через беспроводное соединение (Bluetooth).
Исполнения установок определяются заказом, характеристики могут быть в диапазонах:
| Номинальная вместимость мерника | от 10 до 5000 литров | |||||||||||||
| Наибольший предел измерения массы жидкости | от 8 до 6000 кг | |||||||||||||
| Диапазон измерения плотности жидкости | от 650 до 1350 кг/м3 | |||||||||||||
| Диапазон измерения температуры жидкости | от -30 до +40 °С | |||||||||||||
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении объёма жидкости | от 0,025 до 0,33 % | |||||||||||||
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении массы жидкости | от 0,02 до 0,37 % | |||||||||||||
| Пределы допускаемой относительной погрешности при измерении средней плотности жидкости | от 0,06 до 0,4 % | |||||||||||||
| Пределы допускаемой абсолютной погрешности при измерении средней температуры жидкости | от 0,1 до 0,5 °С | |||||||||||||
Принцип работы и конструкция установок УПМ
Разнообразие конструкционных решений установок УПМ позволяет использовать различные методы измерений. Это прямой метод измерений массы жидкости средствами измерения массы, косвенный метод измерений массы жидкости средствами измерений объёма и плотности жидкости, прямой метод измерений объёма жидкости средствами измерения объёма жидкости, косвенный метод измерений объёма жидкости средствами измерения массы и плотности жидкости.

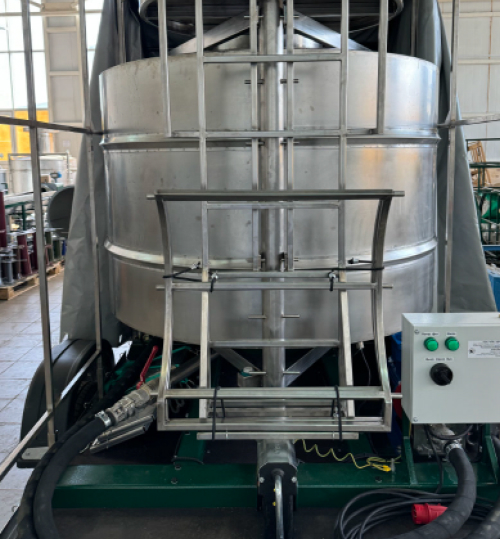

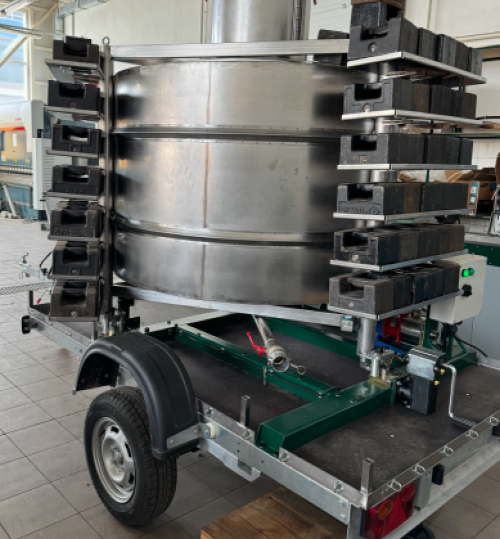

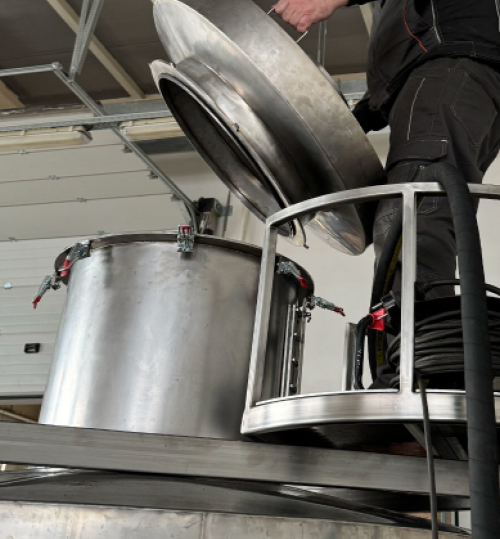

Установка УМП может включать одновременно средства измерений массы и средства измерений объёма жидкости. Средство измерений массы представляет собой весовое устройство на базе весов или датчиков весоизмерительных. Средство измерений объема жидкости представляет собой мерник с верхним или нижним наливом, установленный на весовое устройство.
Различные модификации установки УПМ могут включать:
- Только средства измерений массы жидкости – весовое устройство на базе весов или датчиков с установленным на него резервуаром;
- Только средства измерения объёма жидкости – мерника c верхним или нижним наливом.
-

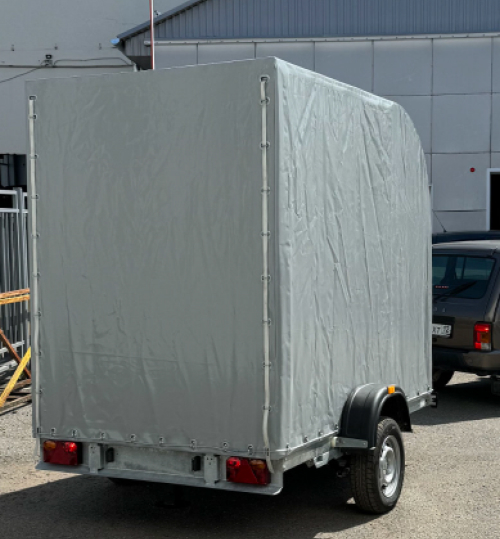

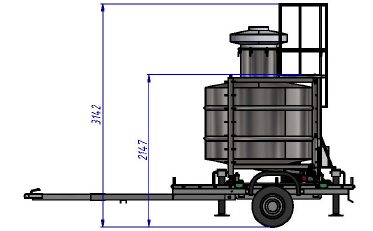

Измерительное оборудование может быть смонтировано на стойках, жесткой рамной конструкции, перемещаемой платформе, автомобильном шасси (прицепе, полуприцепе), железнодорожной платформе.
-
Установки УПМ в зависимости от назначения оснащаются средствами измерения следующих величин: уровня, плотности, вязкости, температуры измеряемой среды, температуры, давления и влажности окружающей среды.
-
Установка УПМ оснащена системой управления, для сбора и обработки информации используется оригинальное программное обеспечение. Для приведения в вертикальное или горизонтальное положение средств измерений в составе установки имеются вспомогательные приспособления и средства контроля. Опционально УПМ может оснащаться насосом, пеногасителем, горловиной со сливом, иным оборудованием.
-
Результаты измерений выводятся на дисплей телекоммуникационного устройства, входящего в состав установки (смартфон, планшет, ПК), связь с которым осуществляется по проводным линиям связи или радиоканалу, результаты прямых измерений объёма налитой жидкости можно считывать непосредственно со шкал мерников.
